Première publication le mar. 19 janvier 2021 - Modifié le sam. 03 avril 2021

En parallèle de mes projets de créations radios, je cherche également à m'équiper en outils de mesures. Cependant, au lieu d'acheter des équipements, je préfère les monter. Cela m'offre deux plaisirs : 1) comprendre ce que je vais monter 2) effectuer la réalisation.

Je me suis donc lancé dans l'analyse puis la réalisation d'un milliwattmètre, celui de DL2SBA. Je me suis basé sur l'intégration effectué par F6ITU pour lequel j'ai effectué un changement dans le circuit d'alimentation.

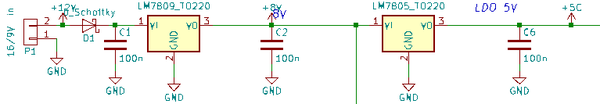

Circuit d'alimentation

Comme me l'a indiqué F6ITU, il est bien pratique d'avoir un circuit dédié pour l'alimentation. En cas de problème, cela évite de griller des composants coûteux. On protège donc ici l'Arduino et le détecteur logarithmique AD8318 alimentés en 9V et l'écran Nextion alimenté en 5V. J'ai altéré son montage avec ce que j'avais en stock. Je me suis donc basé sur des LM7809 et LM7805, complété par 3 condensateurs et une diode Schottky.

Un peu de logiciel...

Il y a deux étapes logicielles pour la phase de montage:

• l'importation du code dans l'écran Nextion : à ce jour, la version la plus récente est ici
• l'importation du code dans l'Arduino : firmware 1.9.0

Connectons les différents éléments

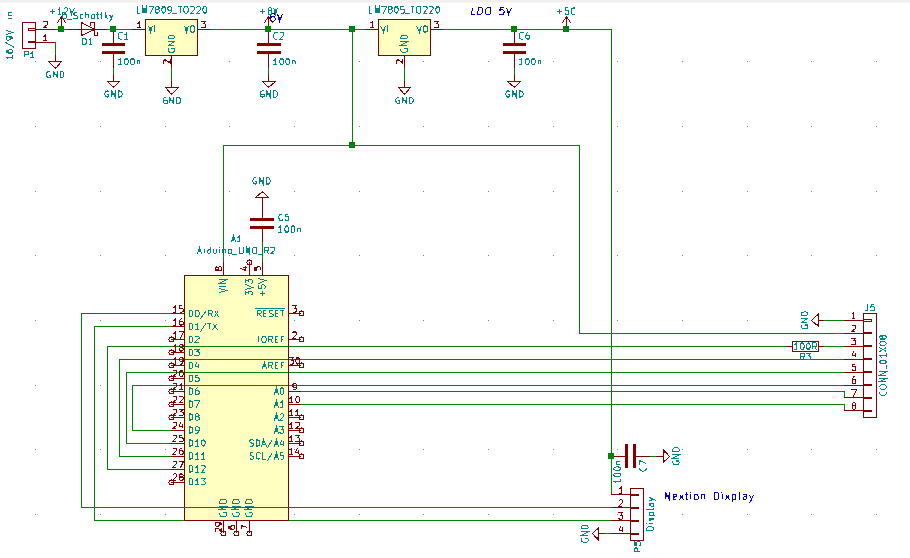

Je suis ensuite passé sur la phase de montage. Voilà le schéma global avec l'alimentation en haut.

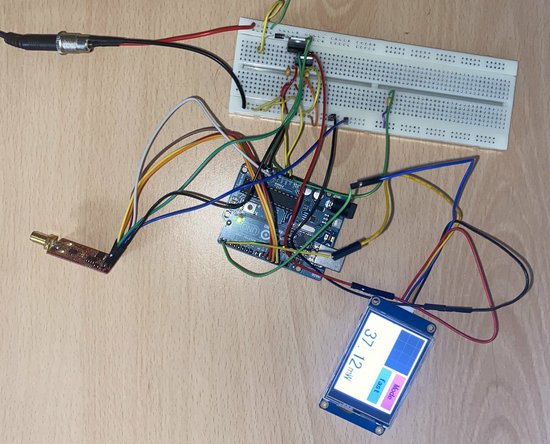

Pour mon module d'alimentation, plutôt que de directement faire la soudure des composants sur un PCB, je suis parti sur un montage sur breadboard (plaque de protypage) qui m'a permis de tester les choses étage par étage. Voilà donc la première version de mon milliwattmètre.

Un PCB pour l'alimentation

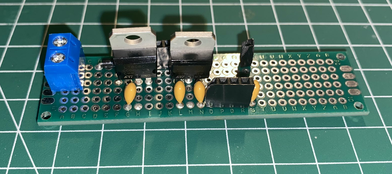

Le prototypage c'est bien beau, mais une fois validé il faut faire chauffer le fer à souder. Une petite heure plus tard (oui, je sais, je suis un peu lent), je me retrouve avec le module d'alimentation fonctionnelle. N'ayant pas réellement soudé depuis plusieurs années, je suis plutôt content du résultat.

La prochaine étape sera de mettre tout cela dans ce joli boitier.

Mise en boîte

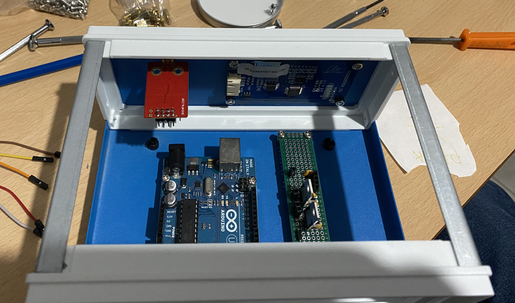

Voici donc les différentes étapes de la mise en boîte. A commencer par le positionnent des modules.

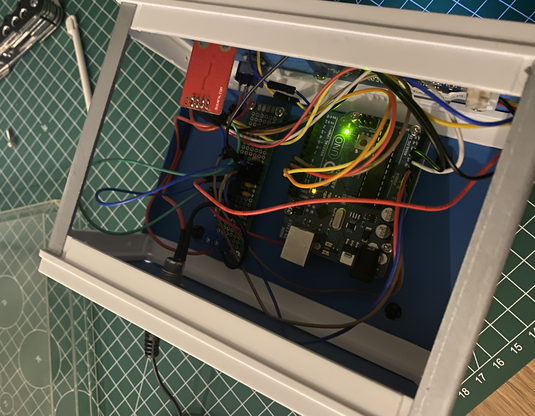

Puis la phase de câblage

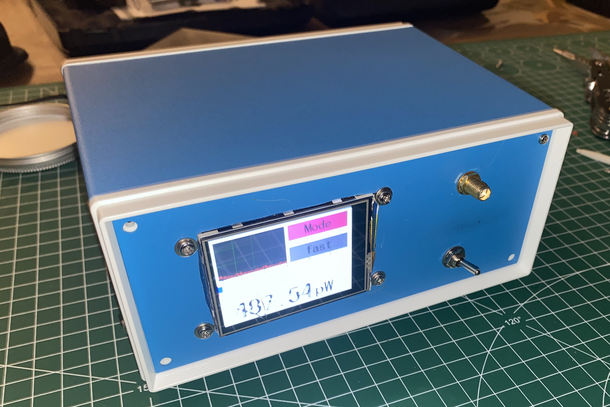

Enfin après avoir refermé le boitier, on peut enfin allumer le milliwattmètre... Il ne me restera que la phase de calibration qui nécessite un générateur RF précis.
